Chất cách điện bằng kính ba ô

Chất cách điện bằng kính ba ô là loại chất cách điện bằng kính chống ô nhiễm cao cấp. Nó áp dụng một thiết kế tiến bộ với ba lớp váy ô, có tỷ lệ rò rỉ cực cao và khả năng chống phóng điện tuyệt vời. Nó được phát triển đặc biệt cho các tình huống lây truyền cực kỳ khắc nghiệt như ô nhiễm nghiêm trọng, phun muối nhiều và đóng băng nhiều lần. Nó là thành phần cách điện lõi cho đường dây siêu cao áp 750kV và 1000kV.

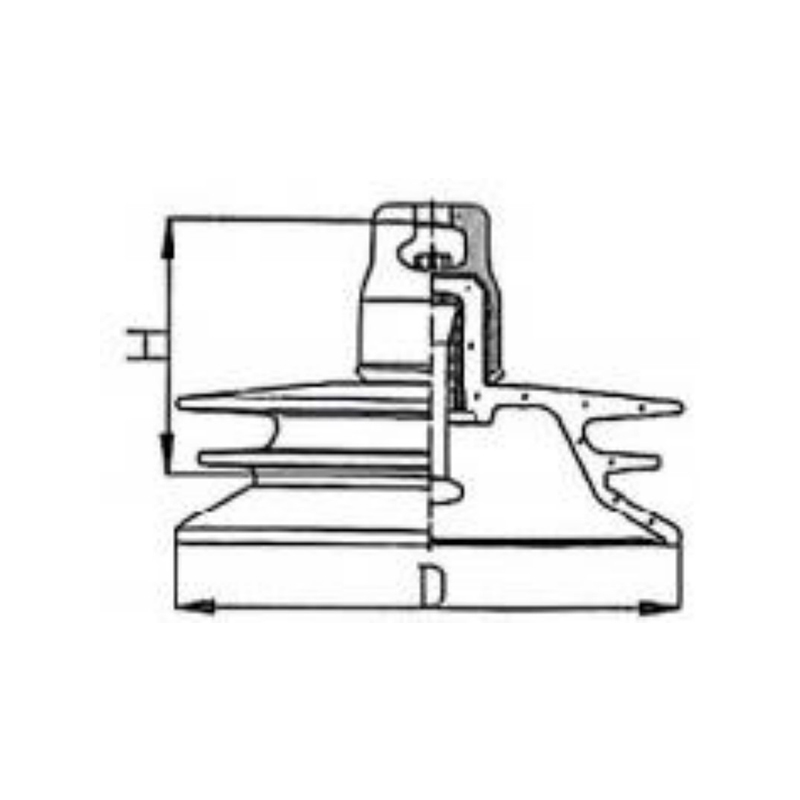

1) Cấu trúc cốt lõi và đặc điểm thiết kế

• Cấu hình gradient váy ô ba lớp áp dụng thiết kế ô lớn + ô vừa + ô nhỏ, với đường kính lớn nhất của ô lớp trên và góc ra ngoài rộng nhất, có thể che chắn hiệu quả các lớp váy ô ở giữa và dưới, ngăn chặn hầu hết bụi, phun muối, ngưng tụ, v.v. của ô nhiễm; váy ô ở lớp giữa có tác dụng bảo vệ chiếc ô lớn, phân tán thêm áp lực gió và tải trọng đóng băng; ô nhỏ ở lớp bên dưới được bố trí gọn gàng, tối đa hóa khả năng mở rộng đường dây leo. Các cạnh của tất cả các viền ô đều được bo tròn và xử lý bằng chất phóng điện chống điện cực, giảm tổn thất hào quang và nhiễu sóng vô tuyến, đồng thời nâng cao hiệu quả tự làm sạch khi bị nước mưa cuốn trôi, giảm cặn ô nhiễm.
• Cấu trúc cơ bản và thân vật liệu bao gồm các mảnh kính cường lực, nắp thép mạ kẽm nhúng nóng, chân thép cường độ cao và keo xi măng chống lão hóa đặc biệt. Nó kế thừa những ưu điểm cốt lõi của chất cách điện thủy tinh như khả năng tự vỡ không có giá trị, khả năng chống hồ quang và độ bền cơ học cao. Các miếng cách điện bị hư hỏng sẽ tự động vỡ ra và rơi ra, cho phép kiểm tra trực tiếp bằng mắt mà không cần phát hiện leo cột.

2) Lợi thế cốt lõi

• Hiệu suất chống phóng điện cực cao: Tỷ lệ đường rò có thể đạt 30-40mm/kV, vượt xa so với chất cách điện loại vỏ kép. Nó có thể ngăn chặn hiệu quả đường dẫn ô nhiễm trong ô nhiễm công nghiệp nghiêm trọng và môi trường phun muối cao ven biển, giảm hơn 30% tốc độ vấp ngã ô nhiễm so với loại vỏ bọc kép, đáp ứng đầy đủ các yêu cầu cách điện của đường dây điện áp siêu cao.
• Khả năng chống chịu tốt với các điều kiện làm việc khắc nghiệt: Cấu trúc đối xứng của váy dù ba lớp giúp cải thiện đáng kể khả năng chống rung của gió và khả năng chống băng kết. Nó có thể chịu được phạm vi nhiệt độ rộng từ -40oC đến 70oC, phù hợp với các tình huống khắc nghiệt như khu vực trên cao có tia cực tím mạnh, khu vực đóng băng lặp đi lặp lại và khu vực ven biển thường xuyên có bão.
• Tính kinh tế vận hành đáng kể: Thiết kế che nắng của váy ô ba lớp + mép ô tròn khiến ô nhiễm khó bám vào và ô nhiễm dễ rơi ra sau khi giặt mưa. Tần suất làm sạch thủ công giảm 50% so với loại vỏ bọc kép; tính năng tự đứt giá trị bằng 0 giúp loại bỏ nhu cầu phát hiện từng mảnh riêng lẻ, giảm 60% chi phí nhân công vận hành và bảo trì so với chất cách điện bằng sứ.

3) Các tình huống áp dụng

• Đường dây siêu cao áp 750kV/1000kV ở khu vực ô nhiễm nặng/biển nhiễm mặn ven biển;
• Dự án siêu cao áp xuyên biển vùng ven biển có độ mặn, độ ẩm cao;
• Đường dây siêu cao áp ở vùng cao ( ≥3000m) và vùng đóng băng nhiều lần (độ dày lớp băng ≥ 20mm);
• Các kịch bản truyền tải với mức độ ô nhiễm cao và tải trọng cơ học trong lõi đô thị và các cảng lớn.

4) Lựa chọn và vận hành các điểm chính

• Tại các khu vực bị ô nhiễm nặng/sát muối ven biển, ưu tiên lựa chọn mô hình có hệ số rò rỉ ≥35mm/kV;
• Đường dây siêu cao áp cần phù hợp với dòng có cường độ cao, tải trọng cắt cơ định mức ≥210kN;
• Ở những khu vực có độ cao lớn, nên bổ sung thêm lớp phủ chống tia cực tím để kéo dài tuổi thọ của các bộ phận kính;
• Tại các khu vực bị ô nhiễm nặng, tiến hành kiểm tra định kỳ 2 - 3 tháng một lần, tập trung kiểm tra vết nứt viền ô, tình trạng rỉ sét của mũ, chân thép;
• Tại khu vực ven biển, ưu tiên sử dụng các phụ kiện inox hoặc phun sơn chống ăn mòn cho nắp và chân thép;
• Ở những vùng đóng băng nhiều lần, nên kết hợp với các thiết bị chống đóng băng để tránh tình trạng viền ô bị băng bắc cầu gây chập cháy.
