Chất cách điện thủy tinh loại ô đôi

Chất cách điện bằng kính loại ô đôi là danh mục phụ chủ yếu của chất cách điện bằng kính chống ô nhiễm. Với thiết kế khác biệt có viền dù đôi, nó có tính đến khả năng chống phóng điện, khả năng tự làm sạch và độ ổn định cơ học, đồng thời phù hợp với các tình huống truyền dẫn phức tạp như ô nhiễm trung bình và nghiêm trọng, điều kiện ẩm ướt và sương mù. Nó thường được sử dụng ở các khu vực ô nhiễm công nghiệp và khu vực phun muối ven biển.

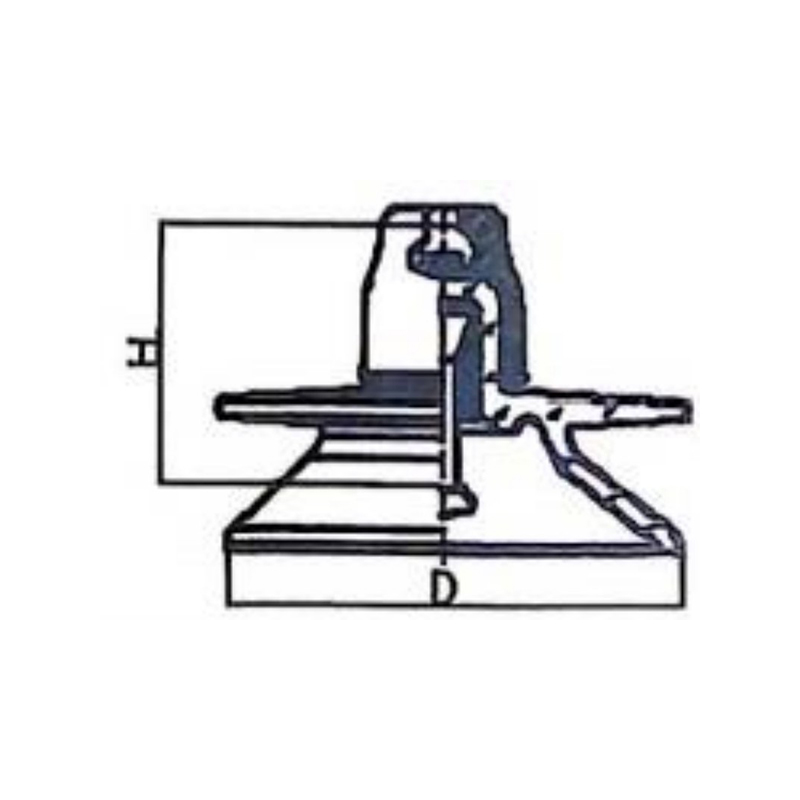

1) Cấu trúc cốt lõi và đặc điểm thiết kế

• Cấu hình váy dù đôi áp dụng thiết kế kết hợp giữa ô lớn và ô nhỏ. Ô lớn phía trên có đường kính lớn hơn và góc ra ngoài lớn hơn của váy ô, có thể che chắn hiệu quả cho ô nhỏ phía dưới và giảm độ bám dính của bụi, sương muối, phân chim, v.v.; ô nhỏ phía dưới được bố trí gọn gàng, kéo dài đáng kể khoảng cách đường dây và nâng cao hiệu suất cách nhiệt. Các cạnh của viền ô đều được bo tròn để xử lý các góc, giảm thất thoát vầng quang và tăng cường hiệu quả tự làm sạch khi rửa mưa.
• Thành phần cơ bản vẫn giữ nguyên. Thân chính được làm bằng các mảnh kính cường lực, nắp thép mạ kẽm nhúng nóng, chân thép và keo xi măng cao cấp. Nó kế thừa những ưu điểm cốt lõi của chất cách điện thủy tinh như khả năng tự vỡ không có giá trị, khả năng chống hồ quang và độ bền cơ học cao. Chất cách điện bị lỗi có thể tự động nổ và rơi ra mà không cần kiểm tra leo cột.

2) Lợi thế cốt lõi

• Khả năng chống phóng điện vượt trội. Khoảng cách đường rò có thể đạt 25-35mm/kV, cao hơn nhiều so với cách điện tiêu chuẩn. Nó có thể chặn một cách hiệu quả các kênh dẫn điện hình thành do ô nhiễm, giảm đáng kể tốc độ vấp ngã ô nhiễm trong môi trường ẩm ướt, phù hợp với các tình huống ô nhiễm cao như hóa chất, luyện kim và khu vực ven biển.
• Cân bằng khả năng tự làm sạch và vận hành tiết kiệm. Thiết kế ô che chắn lớn và mép ô hình vòng cung giúp bụi bẩn ít tích tụ và có thể nhanh chóng rơi ra sau khi rửa mưa, giảm tần suất vệ sinh thủ công; tính năng tự ngắt giá trị bằng 0 giúp giảm hơn nữa chi phí kiểm tra và tăng hiệu suất vận hành lên hơn 50% so với chất cách điện bằng sứ truyền thống.
• Độ ổn định cơ học mạnh mẽ. Cấu trúc đối xứng của váy dù đôi giúp phân tán áp lực gió và tải trọng đóng băng, đồng thời khả năng chống rung và chống đóng băng của nó vượt trội so với loại dù đơn, phù hợp với các đường dây nhịp lớn có nhiều cấp điện áp từ 110kV đến 1000kV.

3) Các tình huống áp dụng

• Đường dây truyền tải tại các khu vực ô nhiễm công nghiệp ở mức trung bình và nặng như khu hóa chất, mỏ than, nhà máy luyện kim;
• Các dự án truyền tải vùng ven biển có độ mặn, độ ẩm cao, trong đó có các dự án gần biển, đảo;
• Đường dây truyền tải ở các khu vực ẩm ướt và có sương mù với băng giá lặp đi lặp lại và các khu vực miền núi, vùng cao;
• Các khu vực có ô nhiễm kết hợp như khu đô thị đông đúc và khu vực rìa thành thị - nông thôn.

4) Lựa chọn và vận hành các điểm chính

• Ở những khu vực ô nhiễm nhẹ, có thể chọn mô hình có khoảng cách đường rò 25-28mm/kV. Đối với các khu vực ô nhiễm nghiêm trọng / vùng phun muối ven biển, nên sử dụng các mô hình có khoảng cách đường rò từ 30 mm/kV trở lên;
• Đối với các dây chuyền đóng băng có nhịp dài và lặp đi lặp lại, ưu tiên sử dụng các mẫu có độ bền cao với tải trọng phá vỡ cơ học định mức ≥160kN.
• Ở những khu vực ô nhiễm nhẹ và trung bình, việc kiểm tra được tiến hành 6-12 tháng một lần, ở những khu vực ô nhiễm nặng, việc kiểm tra được tiến hành 3-6 tháng một lần;
• Đặc biệt chú ý đến tình trạng rỉ sét của nắp thép và chân thép, ở các khu vực ven biển có thể bổ sung lớp phủ chống ăn mòn hoặc có thể chọn phụ kiện bằng thép không gỉ;
• Không cần làm sạch thêm. Chỉ những miếng cách điện tự nổ mới cần được thay thế kịp thời.
